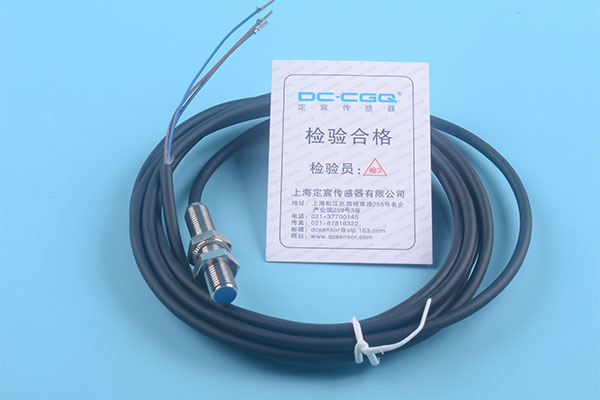

3GDN-M8系列
3GDN系列采用不銹鋼外殼，特殊線路處理工作無觸點、無火花、無需開關放大器，可以直接連接PLC和其它控制系統，用于粉塵防爆區域，符合標準：GB3836.1-2010 第1部分，GB3836.9-2014 第9部分，GB12476.1-2013 第1部分， GB12476.6-2010 第6部分，防爆標識：Ex mb IIC T6 Gb/Ex mbD 21 T80℃ 防爆證編號：CNEx21.1477X
- 產品詳情
M8系列圓柱形（直流三線）
| 視圖 | 連接方式 | 電壓范圍 | 安裝方式 | 頻率 | 輸出 | 感應距離 | 型號 | 相關文檔 | |
| 電線規格 | 負載電流 | f/nf | Hz | 開關類型 | Sn | 常開/NO | 常閉/NC | ||
| 2mPVC電線 | DC10-30V 150mA | 齊平 | 2KHz | NPN 三線制 | 1.5mm | 3GDN-M8-NO1.5-EX | 3GDN-M8-NC1.5-EX |
|
| PNP 三線制 | 1.5mm | 3GDN-M8-PO1.5-EX | 3GDN-M8-PC1.5-EX | ||||||
| 非齊平 | 1.5KHz | NPN 三線制 | 2mm | 3GDN-M8-NO2-EX | 3GDN-M8-NC2-EX | ||||
| PNP 三線制 | 2mm | 3GDN-M8-PO2-EX | 3GDN-M8-PC2-EX | ||||||
M8G8系列圓柱形（直流三線）
| 視圖 | 連接方式 | 電壓范圍 | 安裝方式 | 頻率 | 輸出 | 感應距離 | 型號 | 相關文檔 | |
| 電線規格 | 負載電流 | f/nf | Hz | 開關類型 | Sn | 常開/NO | 常閉/NC | ||
|  | DC10-30V 150mA | 齊平 | 2KHz | NPN 三線制 | 1.5mm | 3GDN-M8G8-NO1.5-EX | 3GDN-M8G8-NC1.5-EX |
|
| PNP 三線制 | 1.5mm | 3GDN-M8G8-PO1.5-EX | 3GDN-M8G8-PC1.5-EX | ||||||
| 非齊平 | 1.5KHz | NPN 三線制 | 2mm | 3GDN-M8G8-NO2-EX | 3GDN-M8G8-NC2-EX | ||||
| PNP 三線制 | 2mm | 3GDN-M8G8-PO2-EX | 3GDN-M8G8-PC2-EX | ||||||
M8G12系列圓柱形（直流三線）
| 視圖 | 連接方式 | 電壓范圍 | 安裝方式 | 頻率 | 輸出 | 感應距離 | 型號 | 相關文檔 | |
| 電線規格 | 負載電流 | f/nf | Hz | 開關類型 | Sn | 常開/NO | 常閉/NC | ||
|  | DC10-30V 150mA | 齊平 | 2KHz | NPN 三線制 | 1.5mm | 3GDN-M8G12-NO1.5-EX | 3GDN-M8G12-NC1.5-EX |  |
| PNP 三線制 | 1.5mm | 3GDN-M8G12-PO1.5-EX | 3GDN-M8G12-PC1.5-EX | ||||||
| 非齊平 | 1.5KHz | NPN 三線制 | 2mm | 3GDN-M8G12-NO2-EX | 3GDN-M8G12-NC2-EX | ||||
| PNP 三線制 | 2mm | 3GDN-M8G12-PO2-EX | 3GDN-M8G12-PC2-EX | ||||||
M8系列圓柱形（直流二線）
| 視圖 | 連接方式 | 電壓范圍 | 安裝方式 | 頻率 | 輸出 | 感應距離 | 型號 | 相關文檔 | |
| 電線規格 | 負載電流 | f/nf | Hz | 開關類型 | Sn | 常開/NO | 常閉/NC | ||
| 2mPVC電線 | DC10-30V 100mA | 齊平 | 1KHz | 直流 二線制 | 1.5mm | 3GDN-M8-DO1.5-EX | 3GDN-M8-DC1.5-EX |
|
| 非齊平 | 0.8Hz | 直流 二線制 | 2mm | 3GDN-M8-DO2-EX | 3GDN-M8-DC2-EX | ||||
M8G8系列圓柱形（直流二線）
| 視圖 | 連接方式 | 電壓范圍 | 安裝方式 | 頻率 | 輸出 | 感應距離 | 型號 | 相關文檔 | |
| 電線規格 | 負載電流 | f/nf | Hz | 開關類型 | Sn | 常開/NO | 常閉/NC | ||
| | DC10-30V 100mA | 齊平 | 1KHz | 直流 二線制 | 1.5mm | 3GDN-M8G8-DO1.5-EX | 3GDN-M8G8-DC1.5-EX |
|
| 非齊平 | 0.8Hz | 直流 二線制 | 2mm | 3GDN-M8G8-DO2-EX | 3GDN-M8G8-DC2-EX | ||||
M8G12系列圓柱形（直流二線）
| 視圖 | 連接方式 | 電壓范圍 | 安裝方式 | 頻率 | 輸出 | 感應距離 | 型號 | 相關文檔 | |
| 電線規格 | 負載電流 | f/nf | Hz | 開關類型 | Sn | 常開/NO | 常閉/NC | ||
| | DC10-30V 100mA | 齊平 | 1KHz | 直流 二線制 | 1.5mm | 3GDN-M18G12-DO1.5-EX | 3GDN-M18G12-DC1.5-EX |
|
| 非齊平 | 0.8Hz | 直流 二線制 | 2mm | 3GDN-M18G12-DO2-EX | 3GDN-M18G12-DC2-EX | ||||
